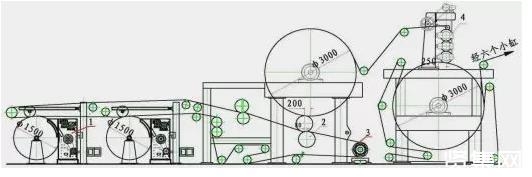

圖1圓網造紙機改造結構
1—新型帶壓力活動弧形板成形器2—重疊雙托輥3—原上下壓榨輥位置，石輥移位做雙托輥4—三輥半濕壓光機
1三段改造
1.1壓力噴漿成形器改為新型帶壓力活動弧形板成形器
1.1.1壓力噴漿成形器存在三大弊病
（1）由于壓力噴漿成形器采用多個小管壓力噴漿，網籠內外網之間易堵塞，難清洗，也影響漿上網的均勻度，不時出現一條條的水痕、透光點等紙病，影響成紙的外觀質量。
（2）壓力噴漿出口離網面間隙只有0.5～1.0㎜，外網容易磨損，網的使用壽命只有10～12d，頻繁停機更換外網，影響生產和產量。
（3）壓力噴漿成形器對漿料凈化處理要求嚴格，特別是夏天易產生黏狀污爛漿附在成形器和網籠上，若三天不停機清洗，紙機則斷紙嚴重，且上漿前需裝置三臺旋翼篩，以防
上漿堵塞的嚴重現象。
1.1.2采用帶壓力活動弧形板成形器
在引進國外先進技術的基礎上，自行設計了一種帶有一定壓力活動弧形板的成形器（如圖2，全不銹鋼材料制造），并且設有錐形多管進漿穩漿器、勻漿輥（變頻電機鏈條傳動
）、活動弧形板調節器和直接在網槽外拉取活動式堰板的先進裝置。
圖2活動弧形板成形器（帶壓力進漿）結構
工作原理：濃度為0.2%～0.3%的紙料直接由漿泵（選用FP型低脈沖漿泵穩定）以楊程15～17m的壓力，送進錐形多管進漿穩漿器，以控制每條進漿管的壓力相同，然后，進入
網槽底部產生折流翻滾，促使纖維團充分擴散，流經集流狹道，以穩定漿料橫向流動的流速（流量），且通過慢速轉動的勻漿輥后（即勻漿輥的線速與漿速要求相適應），漿
的流動壓力降低，形成緩和穩流，促使?jié){里的泡沫消失，同時，有利于纖維擴散均勻，提高纖維上網的縱橫交織能力，使?jié)窦堩摮尚螘r厚薄和勻度一致。由于網籠內外產生較
大的壓力差，漿料上網迅速脫水形成濕紙頁，由網籠帶伏輥運轉而帶上毯。
優點：漿料靠網籠內外壓力差上網，不像多管壓力噴漿成形器直接沖擊網面，網籠內外不存在嚴重堵漿現象；且活動弧形板上漿溢流出口處離網面間距也有20～30mm，不容易
磨壞網面。若制漿時對漿料處理干凈，紙機上漿前也不再需裝置旋翼篩，一年可節省電費和維修費30多萬元。目前國內紙廠普遍使用尼龍網、聚酯網，壽命短；采用無端不銹
鋼網，使用壽命達15～20個月，大大減少停機換網時間，抄紙質量好。該臺紙機成形器的改進，提高了車速，對紙的物理強度有明顯改善，且勻度好、定量穩定、操作和維修
方便、運行安全、穩定可靠、結構簡單緊湊、投資改造費用省、見效快。
1.2一缸雙毯改為單毯和重疊雙托輥裝置
去掉上毯，將壓榨上石輥移到托輥部位，保留下壓榨輥帶動毛毯。改造后，濕紙頁反面直接與膠輥接觸，反面平滑度由原來的25～35s提高到50～60s，減輕在二缸上解決平滑
度兩面差的難度，比較容易縮小平滑度兩面差。
去掉上毯和主壓榨，減少動力和材料消耗，簡化設備結構，換毯簡單，操作方便，減少斷頭接紙次數。從而，降低操作工和維修工的勞動強度。
在實際操作過程中，出托輥一壓（石輥）濕紙頁水分要嚴格控制在60％以下，以免進托輥二壓上烘缸濕紙頁產生水痕和壓花等現象。托輥線壓力的調節，必須達到既要使反面
平滑度有一定的提高，又不致產生紙幅壓潰。托輥第一、二道線壓力一般分別控制在40～45N/m、45～50N/m，膠輥硬度為85～90肖氏度，中高度為0.5～0.6mm（中高度與線
壓力、車速等因素有關）。重疊雙壓托輥要求一壓托輥對二壓托輥偏心80mm；二壓托輥對烘缸偏心200mm。
在二缸上裝置三輥半濕壓機（上膠輥、中鐵輥、下膠輥），紙的質量比單條壓光輥效果好，紙頁正面平滑度90～100s，反面平滑度80～90s，大大縮小紙的平滑度兩面差。
在二缸上裝置三輥半濕壓光機，可起濕壓光、烘干的作用，紙頁不易斷頭和起皺；兩缸距離短，好引紙。這種安裝形式，具有結構簡單緊湊、傳動穩定、安全可靠和勞動強度
低等優點。
半濕壓光機裝在二缸上，既不必移動原有設備位置，也不增加傳動裝置，由第二缸直接帶動，可節省功率9～10kW，每年節電7萬～8萬kWh，兩個缸改造每年可節電12～13萬
kWh。另外，設備投資少，解決了紙質量上存在的實際問題。半濕壓光機的主要影響因素主要有：
1.3.1濕紙水分
從第一缸剝離下來的濕紙頁，水分最好控制在22％左右，紙幅溫度60～70℃，此狀態下濕紙幅中的纖維具有較高的柔軟性和彈性，易變形，經過半濕壓光機后，特別是粗糙面
上凹凸不平和細小纖維受到較大壓力作用，變得光滑平整，低面（凹處）上的細小纖維和輔料牢固地結合在紙面上，提高了紙張的平滑度和表面強度，縮小了平滑度兩面差。
若水分太低，纖維失去可塑性和彈性，壓光效果差。
1.3.2壓光線壓力
線壓力的調節，必須達到既要使平滑度符合要求，又不致產生紙幅壓潰。一般壓光輥第一、第二、第三道線壓力分別控制25～30N/m、30～35N/m、35～40N/m。半濕壓光機要與
烘缸偏心250mm，壓光效果好。
1.3.3膠層硬度
膠層硬度也影響壓光效果，硬度太大時，壓區近似剛性接觸，紙頁容易產生“濕斑點”和壓潰現象；硬度太低時，又起不到壓光效果，膠輥硬度為88～90肖氏度，中高度為0.4～0.5mm。
2.改造效果
該臺紙機完成了三個改造項目，已達到預期的改造效果。紙機改造剛投入生產時，由于漿泵、真空泵、壓榨、供汽的能力問題，原材料、磨漿的質量問題，還有操作工熟練程度和管理等因素問題，有一段時間車速只開到150～160m/min，后經幾次整改，抄造52～120g/m2不同品種紙張，車速可達200～230m/min，日產量可達40～45t，產量比老式活動弧形板網槽的紙機提高將近2倍。該紙機成形器假如配上直徑1800mm片式網籠，車速可達260m/min。
紙機的改造，紙產品主要物理指標有明顯的提高。紙的緊度由改造前的0.72g/cm3提高到0.85g/cm3；紙的縱橫拉力比由改前的1∶2.5～3.2縮小到1∶2.0～2.3；紙的裂斷長紙由改前的3500m提高到5500m；紙的平滑度兩面差由改前的35％左右縮小到10％以下；撕度裂、耐折度、耐破度等物理指標都有明顯提高；成品率和合格率均為96%～98%；電耗由改造前的550kWh/t紙降到450kWh/t紙；煤耗（按標準煤計）由改造前的450kg/t紙降到380kg/t紙；充分利用細短纖維生產文化用紙，白廢紙的得率由改造前的1260kg/t紙降到1150kg/t紙（生產高檔紙要摻50％～60％商品漿）；生產洗滌的廢水全部經沉淀凈化處理，其排放凈化水量由原來的40%減少到25%～20%；每生產一噸紙需要補充清水量（從河里抽水）由改造前的90t降到60～50t，從而大大減少環保污染的排放。
該紙機帶壓力活動弧形板成形器也適應生產高檔衛生用紙和高強包裝紙等品種，活動弧形板可調節高低以適應各種紙張的生產需求。
